　　【專利摘要】本實用新型公開了一種新風混合再生風轉輪除濕機，包括第一除濕轉輪和第二除濕轉輪，由入口進入的新風經第一板式過濾器過濾、第一表冷器降溫后，進入所述第一除濕轉輪進行初級除濕；經過初級除濕后的風經第二板式過濾器過濾、第三表冷器降溫后，進入所述第二除濕轉輪進行深度除濕；所述第二除濕轉輪的再生風通過管路輸送至所述入口與新風混合。本實用新型，將第二除濕轉輪的再生風與新風混合，使空氣焓值降低，降低了冷量，省了機組選配冷水機的成本和用電費用，特別適用于大風量的低露點轉輪除濕機。

　　【專利說明】新風混合再生風轉輪除濕機

　　【技術領域】

　　[0001]本實用新型涉及轉輪除濕機，具體涉及新風混合再生風轉輪除濕機。

　　【背景技術】

　　[0002]眾所周知，一些精密產品(如汽車動力電池、儲能電池以及手機鋰電池等)的生產車間，環境空氣濕度對產品的品質具有重大的影響，為此，這些廠房中通常都會配備有轉輪除濕機組，以控制廠房?jī)?nèi)的空氣濕度。

　　[0003]轉輪除濕機工作過程中，新風表冷器的冷量往往要降到12_15°C，這需要消耗大量的冷量(電量)，尤其是在大風量的除濕機，新風表冷需要更龐大的冷量，從而也需消耗更多的電量。

　　實用新型內容

　　[0004]本實用新型所要解決的技術問題是轉輪除濕機能耗高的問題。

　　[0005]為了解決上述技術問題，本實用新型所采用的技術方案是提供一種新風混合再生風轉輪除濕機，包括第一除濕轉輪和第二除濕轉輪，由入口進入的新風經第一板式過濾器過濾、第一表冷器降溫后，進入所述第一除濕轉輪進行初級除濕；經過初級除濕后的風經第二板式過濾器過濾、第三表冷器降溫后，進入所述第二除濕轉輪進行深度除濕；所述第二除濕轉輪的再生風通過管路輸送至所述入口與新風混合。

　　[0006]在上述方案中，所述再生風由再生風機輸送至所述入口與新風混合。

　　[0007]在上述方案中，所述經過初級除濕后的風由處理風機輸送至所述第二板式過濾器過濾。

　　[0008]本實用新型，將第二除濕轉輪的再生風與新風混合，使空氣焓值降低，降低了冷量，省了機組選配冷水機的成本和用電費用，特別適用于大風量的低露點轉輪除濕機。

　　【專利附圖】

　　【附圖說明】

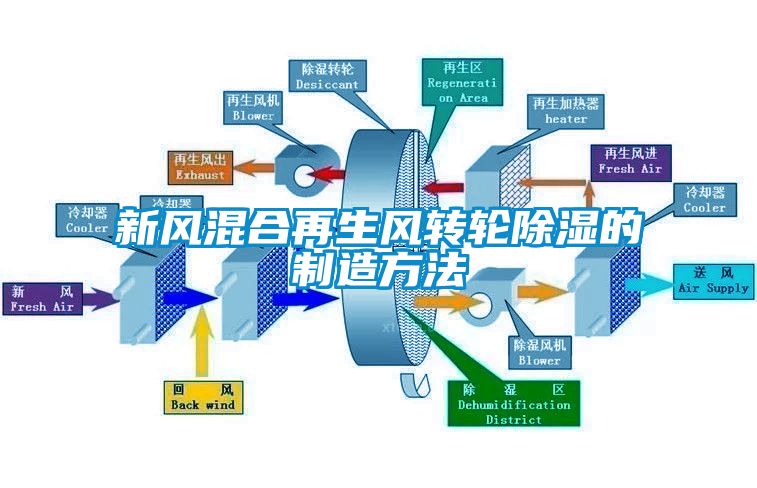

　　[0009]圖1為本實用新型的示意圖。

　　【具體實施方式】

　　[0010]下面結合附圖對本實用新型做出詳細的說明。

　　[0011]本實用新型提供的新風混合再生風轉輪除濕機包括第一除濕轉輪10和第二除濕轉輪20。

　　[0012]入口與第一除濕轉輪10之間依次設有第一板式過濾器11和第一表冷器12，由入口進入的新風依次經第一板式過濾器11過濾、第一表冷器12降溫后，進入第一除濕轉輪10進行初級除濕。

　　[0013]第一除濕轉輪10與第二除濕轉輪20之間依次設有處理風機21和第二板式過濾器22，第二除濕轉輪20的后方設有第三表冷器24。經過初級除濕后的風由處理風機21送入第二板式過濾器22過濾，再經第二表冷器23降溫后，進入第二除濕轉輪20進行深度除濕，深度除濕后的風經第三表冷器24降溫后由出口送入所需要房間。

　　[0014]另外，第二除濕轉輪20的一部分再生風再經再生風機25通過管路輸送至入口與新風混合，繼續進行循環除濕。

　　[0015]下面通過一個具體實施例加以說明:

　　[0016]在本具體實施例中，新風T=35°C，RH=65%，新風6000m3/h與再生風混合后經第一板式過濾器過濾后，由第一表冷器降溫至12°C，絕對含濕量降至8.4g，再經第一除濕轉輪除濕后含濕量低至2.lg。然后與回風m3/h混合，進入第二表冷器降溫至15°C，再進入第二除濕轉輪進行深度除濕，絕對含濕量降低至0.024g，露點為-50°C，最后經第三表冷器進行后期降溫，分別送入各個房間。

　　[0017]一般經第二除濕轉輪出來的再生風都在40V左右的溫度，16%左右的濕度，IOOOmVh風量的再生風與5000mVh風量的入口進行混合可得出混合后的空氣焓值為“89.8kj/kg”，比原來的“95.9kj/kg”焓值降低了“6.lkj/kg”焓值，比不用再生風混合的方式降低了12.2kw的制冷量。

　　[0018]本實用新型不局限于上述最佳實施方式，任何人應該得知在本實用新型的啟示下作出的結構變化，凡是與本實用新型具有相同或相近的技術方案，均落入本實用新型的保護范圍之內。

　　【權利要求】

　　1.新風混合再生風轉輪除濕機，包括:第一除濕轉輪，由入口進入的新風經第一板式過濾器過濾、第一表冷器降溫后，進入所述第一除濕轉輪進行初級除濕；第二除濕轉輪，經過初級除濕后的風經第二板式過濾器過濾、第三表冷器降溫后，進入所述第二除濕轉輪進行深度除濕；其特征在于，所述第二除濕轉輪的再生風通過管路輸送至所述入口與新風混合。

　　2.如權利要求1所述的轉輪除濕機，其特征在于，所述再生風由再生風機輸送至所述入口與新風混合。

　　3.如權利要求1所述的轉輪除濕機，其特征在于，所述經過初級除濕后的風由處理風機輸送至所述第二板式過濾器過濾。

　　【文檔編號】F24F3/14GKSQ

　　【公開日】2014年4月2日申請日期:2013年9月18日優先權日:2013年9月18日

　　【發明者】劉川玉申請人:深圳市優利美
