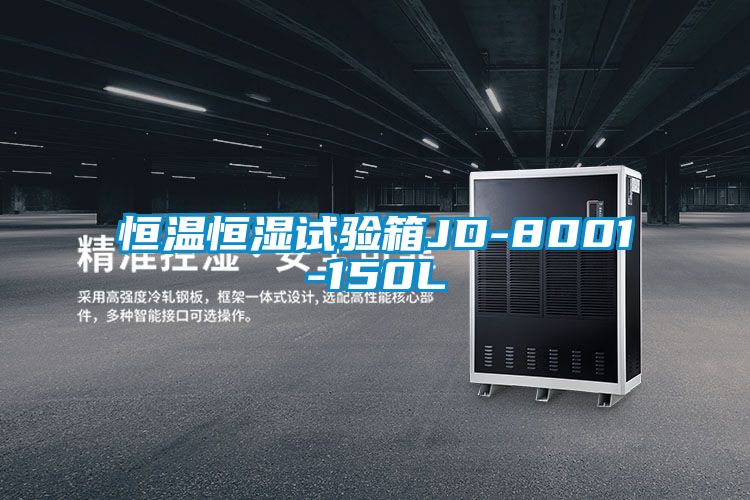

恒溫恒濕試驗箱JD-8001-150L

　　一、產品簡介：

　　?恒溫恒濕試驗箱是高低溫或者濕熱環境下，檢驗電子產品，材料、電工、儀器儀表的各種性能指標。電子產品為什么要做恒溫恒濕環境試驗?隨著現代工業技術的迅速發展，電子電工產品的應用領域日益廣闊，所經受的環境條件也越來越復雜多樣。只有合理地規定產品的環境條件，正確的選擇產品的環境保護措施，才能保證產品在儲存運輸中免遭損壞，在使用過程中安全可靠。

　　本系列恒溫恒濕試驗箱適用于各類工業產品的可靠性試驗，具有溫度控制精度和控制范圍寬的特點，性能指標符合GB5170.2.3.5.6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求。

　　?

　　二、滿足標準：

　　GB-2423.1-89（IEC68-2-1）

　　試驗A：低溫試驗方法。

　　GB-2423.2-89（IEC68-2-2）

　　試驗B：高溫試驗方法。

　　GJB360.8-87（MIL-STD-202F）

　　高溫壽命試驗。

　　GBJ150.3(MIL-STD-810D)高溫試驗方法。

　　GJB150.4(MIL-STD-810D)低溫試驗方法。

　　?

　　三、產品參數：

　　型?號：JD-8001-150L

　　工作室尺寸：W500×H600×D500mm?（鏡面不銹鋼板SUS304#）

　　外箱尺寸約：W1050×H1700×D970mm?

　　保溫材質：硬質Polurethane發泡＋玻璃棉

　　箱?門：①.單片門,左開,把手在右邊

　?、?產品觀測窗34×26×4cm三層真空層?

　　③.嵌入式無反作用平面把手?

　?、?門鉸鏈:SUS#304

　　⑤.試驗箱內照明燈11W?

　?、?硅膠發泡膠條2條

　?、?電熱自動除霧裝置1套

　　溫濕度參數：?

　　1.溫度范圍:-40℃～150℃?

　　2.溫度波動度:≤±0.5℃?

　　3.溫度均勻度:≤±2℃.

　　4.升溫時間:由常溫升至150℃約40分鐘（非線性）

　　5.降溫時間:由常溫降至-40℃約65分鐘（非線性）

　　6.濕度范圍:20%～95%R.H.

　　7.濕度波動度:±1%R.H

　　8.濕度均勻度:±2.0%R.H.

　　?

　　四、產品配置：

　　主要配置：主控制器采用原裝進口韓國TEMI580中英文雙回路高精度液晶顯示觸摸溫濕度控制器。該控制器采用液晶顯示屏，可顯示設定參數、運行時間、加熱器工作狀態，PID參數自整定功能?？?制程序的編制采用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能?？刂葡到y(tǒng)具備完善的檢測裝置能自動進行詳細的故障顯示及報警。

　　用戶程序容量：120組×120段。

　　運行方式：程序運行，定值運行。

　　程序時間：IS—99H可選擇。?可控溫度范圍：-40℃~+150.0℃。

　　可控濕度范圍：20%~98%RH（20℃以下90℃以上濕度不顯示）。

　　控制器精度：?溫度：0.1℃/濕度0.5RH。

　　控制器分辨率：溫度：0.1℃/?濕度0.5RH。?

　　計時器：設備工作時間累計定時器。

　　通訊接口：配置485-232及USB通訊接口及運行軟件。（選配）

　　溫度傳感器：溫度傳感器采用DINPT-100ΩSUS#316不銹鋼制做(白金感應)。

　　報警功能：獨立超溫保護器和豐鳴器如有故障自動發出聲音。

　　時間設備：固定式條件可設定時間0-9999H，可任意設定固定或交變條件。

　　故障提示：具九點故障警示及簡易維修方法（TROUBLESHOOTING），故障未排除機法開機。

　　其它功能：升.降溫可作斜率控制,并具有自我校正溫度基準點之功能。溫度控制均采用P.I.D.+S.S.R.系統同步協調控制,可提高控制組件與接口使用之穩定性及壽命.（日本奧姆龍）。具有P.I.D.自動演算之功能,可減少人為設定時所帶來之不便。

　　五、其它配置：

　　?

　　六、電源設備及注意事項：

　　電源：AC220V?3Φ?5.5KW?50Hz

　　電壓允許變動范圍：額定值的±5%（但是可運行的范圍為±10%）

　　最大負荷容量：7?KW

　　最大電流?：9A

　　放置箱體時注意與墻面距離應大于100mm。?

　　?

　　七、安全裝置：

　　溫度過升防止器（保護被試品和試驗箱體）

　　高速回路保護器（保護加熱、）

　　電動機（鼓風機·冷凍機）過負荷熱繼電器（保護鼓風機、冷凍機過負荷）

　　冷凍機高壓壓力開關（保護壓縮機、延長使用壽命）

　　保護電動機（冷凍機）的斷路器（保護壓縮機、延長使用壽命）
